Thiết Kế Tủ Điện Chuẩn Kỹ Thuật – Tối Ưu Hệ Thống Điện Cho Công Trình
Một hệ thống điện muốn vận hành ổn định không chỉ phụ thuộc vào chất lượng thiết bị mà còn liên quan trực tiếp đến cách thiết kế, bố trí và thi công tủ điện. Nếu cấu hình tủ không phù hợp với phụ tải, thiết bị được sắp xếp thiếu khoa học hoặc hệ thống đấu nối chưa được kiểm tra kỹ, quá trình vận hành về sau có thể phát sinh nhiều vấn đề.
Đó là lý do thi công thiết kế tủ điện chuẩn kỹ thuật cần được thực hiện dựa trên thông số thực tế của từng công trình thay vì sử dụng một cấu hình cố định.
Từ tủ điện phân phối, tủ điện điều khiển đến tủ điện động lực, mỗi hệ thống đều có yêu cầu riêng về công suất, thiết bị đóng cắt, bảo vệ, kích thước, phương án đấu nối và môi trường lắp đặt. Một phương án phù hợp ngay từ đầu sẽ tạo nền tảng thuận lợi cho quá trình vận hành, bảo trì và mở rộng hệ thống.
Một Tủ Điện Chuẩn Kỹ Thuật Bắt Đầu Từ Đâu?
Không bắt đầu từ việc chọn vỏ tủ
Nhiều người thường nghĩ rằng làm tủ điện bắt đầu bằng việc lựa chọn kích thước vỏ tủ. Tuy nhiên, phần quan trọng hơn lại nằm ở việc xác định hệ thống cần đáp ứng những yêu cầu nào.
Thi công thiết kế tủ điện chuẩn kỹ thuật cần bắt đầu từ việc tìm hiểu nguồn điện, tổng công suất, số lượng phụ tải, đặc điểm thiết bị và phương thức vận hành.
Khi những dữ liệu này được xác định, đơn vị thi công mới có cơ sở lựa chọn thiết bị và xây dựng sơ đồ điện phù hợp.
Khảo sát thực tế giúp hạn chế sai lệch
Một bản thiết kế trên giấy chưa chắc phản ánh đầy đủ điều kiện tại công trình. Vị trí đặt tủ, tuyến cáp, không gian thao tác, môi trường xung quanh và khoảng cách đến phụ tải đều có thể ảnh hưởng đến phương án triển khai.
Vì vậy, thiết kế tủ điện chuẩn kỹ thuật nên gắn với điều kiện thực tế thay vì chỉ dựa vào một mẫu tủ có sẵn.

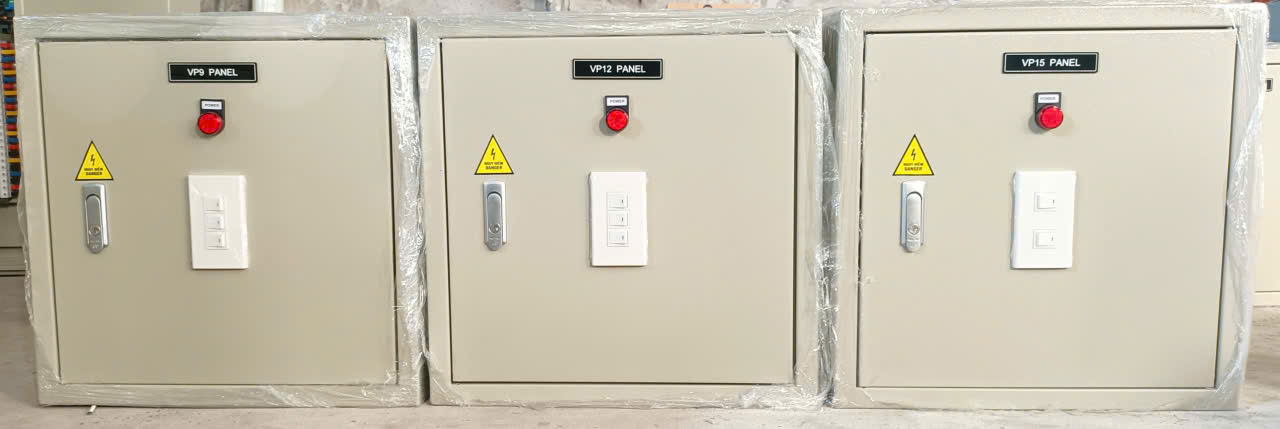

Tính Toán Phụ Tải – Phần Quyết Định Cấu Hình Tủ
Tổng công suất chưa phải thông tin duy nhất
Khi thi công thiết kế tủ điện, việc xác định tổng công suất là cần thiết nhưng chưa đủ. Cần xem xét thêm đặc điểm của từng nhóm phụ tải và cách các thiết bị hoạt động trong thực tế.
Một hệ thống có nhiều động cơ sẽ có yêu cầu khác với hệ thống chủ yếu phục vụ chiếu sáng hoặc các thiết bị điều khiển.
Xác định số lượng mạch
Số lượng mạch ảnh hưởng trực tiếp đến cách bố trí thiết bị bên trong tủ. Nếu công trình có nhiều nhóm phụ tải, việc phân chia mạch rõ ràng sẽ giúp hệ thống dễ quản lý hơn.
Đây là một trong những nội dung cần được xác định trước khi thi công tủ điện công nghiệp.
Tính đến khả năng mở rộng
Nếu nhà xưởng dự kiến bổ sung máy móc hoặc mở rộng dây chuyền, thiết kế tủ nên được tính toán cho nhu cầu phát triển.
Một tủ điện được thiết kế chuẩn kỹ thuật không chỉ phục vụ nhu cầu hiện tại mà còn cần cân nhắc khả năng điều chỉnh trong quá trình sử dụng.

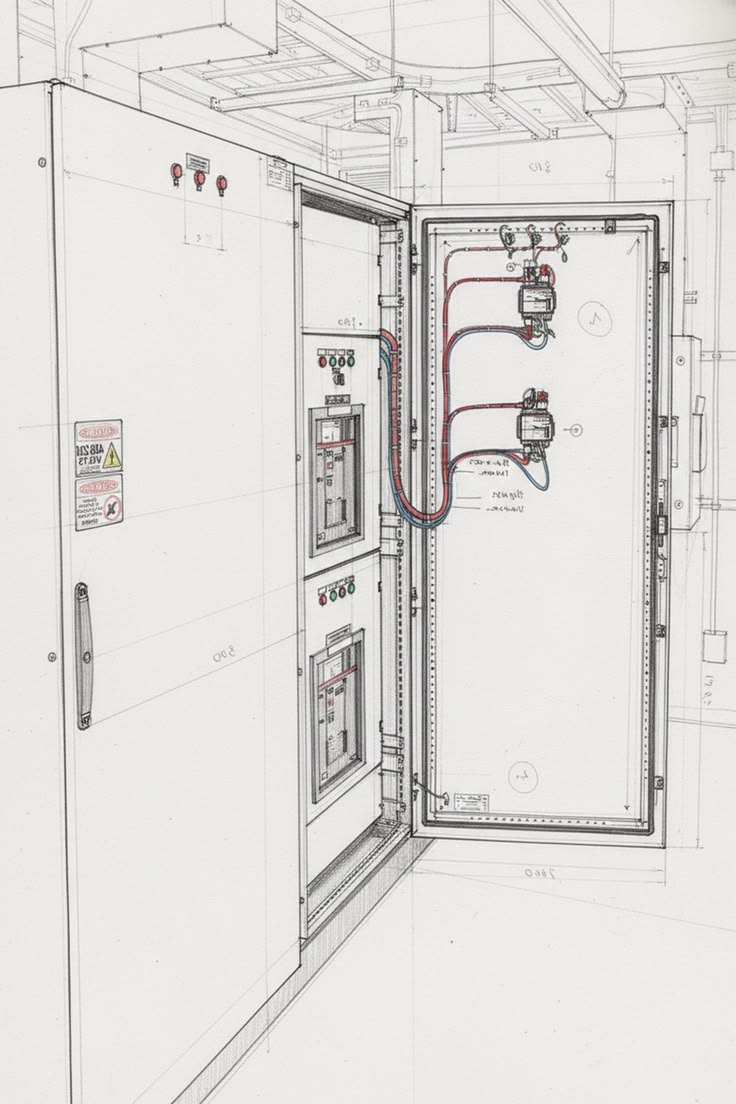

Sơ Đồ Điện Là “Bản Đồ” Của Toàn Bộ Tủ
Sơ đồ phải phản ánh đúng nhu cầu sử dụng
Trước khi gia công, cần xây dựng sơ đồ phù hợp với cấu hình của hệ thống. Sơ đồ thể hiện cách nguồn điện đi vào tủ, được phân chia qua các thiết bị và đưa đến từng nhóm phụ tải.
Trong quá trình thi công thiết kế tủ điện chuẩn kỹ thuật, sơ đồ là cơ sở để lựa chọn thiết bị và tổ chức đấu nối.
Phân biệt rõ mạch động lực và điều khiển
Đối với những tủ có cả phần động lực và điều khiển, việc phân chia hợp lý giúp quá trình thi công cũng như bảo trì thuận tiện hơn.
Tùy từng hệ thống, thiết kế tủ điện công nghiệp có thể cần tích hợp thêm các thiết bị phục vụ điều khiển và giám sát.
Bên Trong Tủ Điện Cần Được Bố Trí Như Thế Nào?
Thiết bị đóng cắt phải phù hợp
Thiết bị đóng cắt là thành phần quan trọng trong nhiều hệ thống tủ điện. Việc lựa chọn cần dựa trên thông số của nguồn và phụ tải.
Không nên lựa chọn thiết bị chỉ dựa vào kích thước hoặc thương hiệu mà bỏ qua yêu cầu kỹ thuật của công trình.
Thanh cái cần được tính toán
Trong các tủ điện phân phối, thanh cái đảm nhiệm vai trò kết nối và phân phối nguồn đến các nhánh.
Kích thước và cách bố trí thanh cái cần phù hợp với yêu cầu của hệ thống, đồng thời tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì.
Dây dẫn phải được tổ chức rõ ràng
Dây dẫn bên trong tủ không nên được bố trí tùy ý. Các nhóm dây cần được phân tuyến phù hợp với sơ đồ và chức năng.
Một phương án thi công tủ điện chuẩn kỹ thuật cần chú trọng đến khả năng nhận diện dây, thiết bị và từng mạch điện sau khi hoàn thiện.

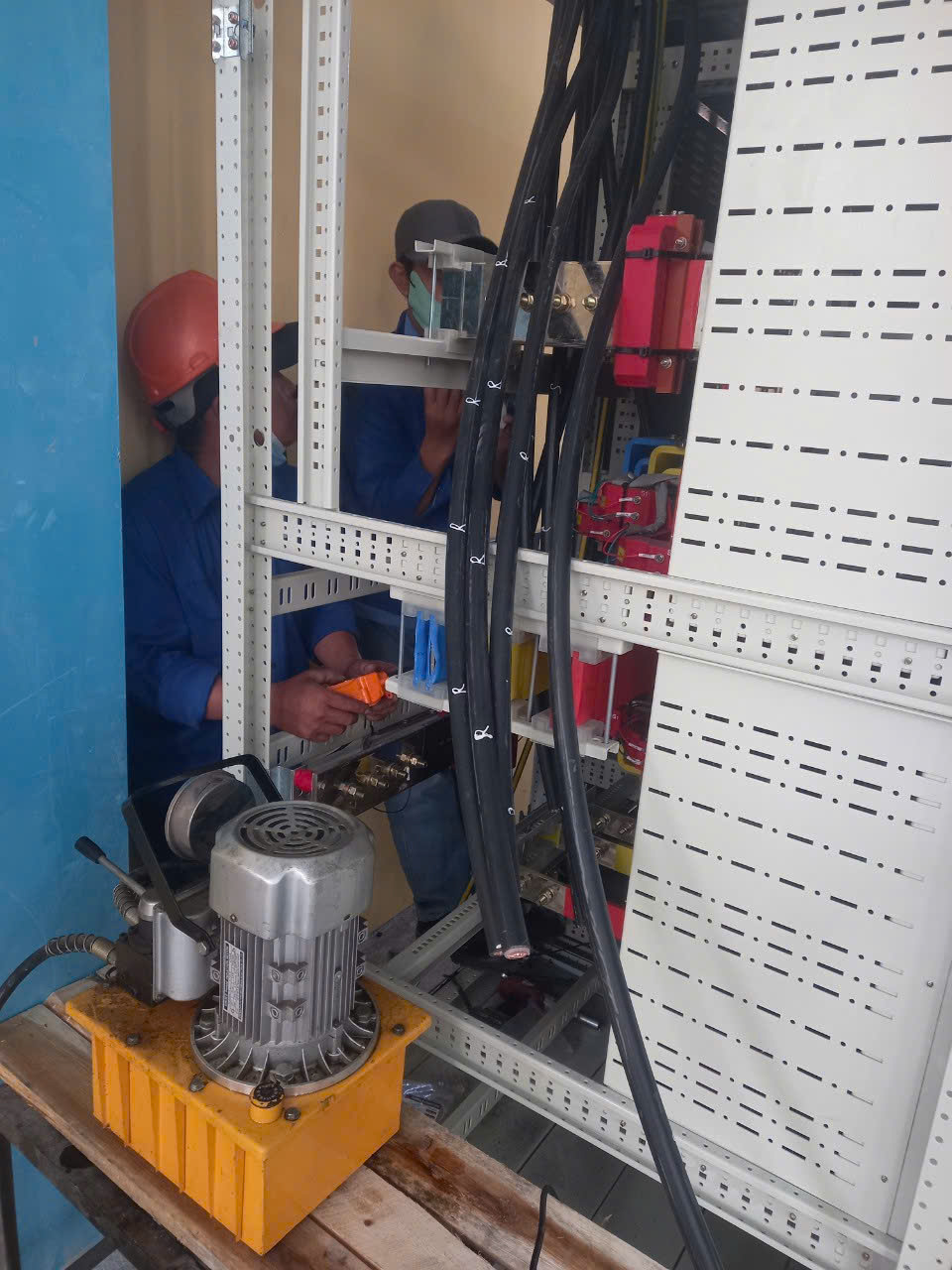

Thi Công Tủ Điện Không Chỉ Là Đấu Dây
Gia công vỏ tủ
Sau khi xác định cấu hình, vỏ tủ được gia công để tạo vị trí lắp đặt cho các thiết bị.
Kích thước cần phù hợp với số lượng linh kiện và không gian cần thiết bên trong. Nếu bố trí quá chật, việc thao tác và bảo trì về sau có thể gặp khó khăn.
Lắp đặt thiết bị
Các thiết bị được bố trí theo sơ đồ thiết kế. Vị trí cần đảm bảo tính logic, thuận tiện cho đấu nối và kiểm tra.
Đây là một phần quan trọng trong thi công thiết kế tủ điện chuẩn kỹ thuật, bởi cách bố trí ảnh hưởng trực tiếp đến khả năng vận hành và bảo trì.
Đấu nối và đánh dấu
Sau khi lắp đặt thiết bị, hệ thống dây dẫn được đấu nối theo sơ đồ. Các dây và thiết bị cần có nhận diện phù hợp để thuận tiện cho quá trình kiểm tra.
Đối với tủ có nhiều mạch, cách đánh dấu rõ ràng sẽ giúp kỹ thuật viên nhanh chóng xác định vị trí cần kiểm tra.

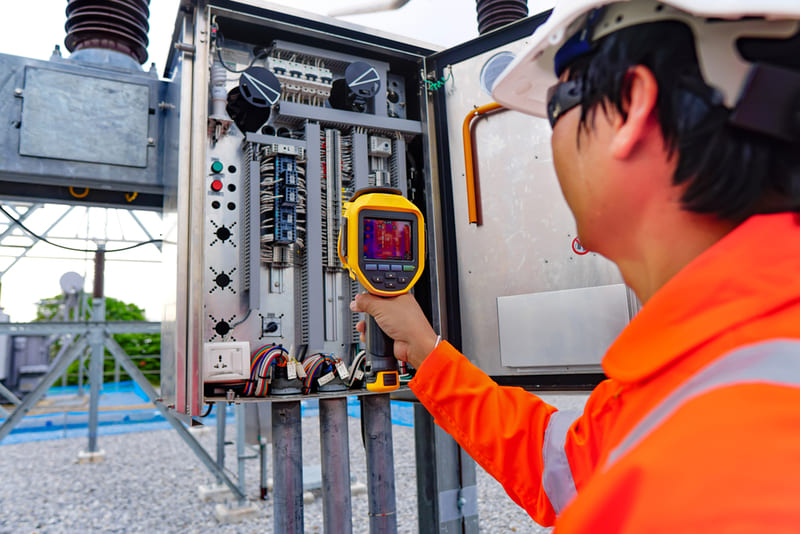

Kiểm Tra Là Bước Không Nên Bỏ Qua
Một tủ điện hoàn thiện về hình thức chưa đồng nghĩa với việc hệ thống đã sẵn sàng vận hành. Trước khi bàn giao, cần kiểm tra tổng thể theo yêu cầu kỹ thuật của công trình.
Kiểm tra thiết bị
Các thiết bị bên trong cần được đối chiếu với cấu hình đã thiết kế, đảm bảo đúng vị trí và chức năng.
Kiểm tra đấu nối
Các điểm đấu nối cần được kiểm tra để phát hiện những sai lệch trước khi đưa tủ vào vận hành.
Kiểm tra khả năng hoạt động
Tùy loại tủ, cần kiểm tra các chức năng đóng cắt, điều khiển, đo lường hoặc bảo vệ theo yêu cầu.
Đây là công đoạn quan trọng trong quy trình thi công tủ điện công nghiệp, giúp hạn chế những vấn đề có thể phát sinh khi đưa hệ thống vào sử dụng.
Những Sai Lầm Khi Thi Công Thiết Kế Tủ Điện
Dùng một cấu hình cho nhiều công trình
Mỗi công trình thiết kế tủ điện có phụ tải và điều kiện sử dụng riêng. Việc sao chép nguyên mẫu tủ từ công trình khác có thể khiến cấu hình không phù hợp.
Chỉ quan tâm đến thiết bị mà bỏ qua cách bố trí
Thiết bị tốt nhưng được bố trí thiếu khoa học vẫn có thể gây khó khăn khi vận hành và bảo trì.
Một tủ điện chuẩn kỹ thuật cần đồng thời đảm bảo thiết bị phù hợp, bố trí hợp lý và đấu nối rõ ràng.
Không dự tính khả năng nâng cấp
Nếu nhà xưởng có kế hoạch mở rộng nhưng tủ không còn không gian hoặc phương án dự phòng, việc bổ sung thiết bị về sau có thể phức tạp hơn.
Khi Nào Nên Thiết Kế Lại Tủ Điện?
Hệ thống điện có thể thay đổi theo quá trình phát triển của doanh nghiệp. Việc đánh giá lại thi công thiết kế tủ điện chuẩn kỹ thuật có thể được đặt ra khi:
- Công suất phụ tải tăng đáng kể.
- Nhà xưởng bổ sung nhiều máy móc.
- Dây chuyền sản xuất thay đổi.
- Phát sinh thêm nhiều nhánh cấp điện.
- Tủ hiện tại không còn đủ không gian.
- Phương thức điều khiển được nâng cấp.
Khi đó, việc khảo sát lại hệ thống sẽ giúp xác định phương án phù hợp thay vì chỉ bổ sung thiết bị một cách rời rạc.
Tủ Điện Đại Cường Phát – Thi Công Và Thiết Kế Theo Nhu Cầu Công Trình
Thi công thiết kế tủ điện chuẩn kỹ thuật cần sự đồng bộ giữa khảo sát, tính toán phụ tải, xây dựng sơ đồ, lựa chọn thiết bị, gia công, đấu nối và kiểm tra. Mỗi công đoạn đều có ảnh hưởng đến khả năng vận hành của hệ thống sau khi hoàn thiện.
Tủ Điện Đại Cường Phát cung cấp các giải pháp tủ điện công nghiệp, tủ điện phân phối, tủ điện điều khiển và thực hiện thi công thiết kế tủ điện chuẩn kỹ thuật theo nhu cầu của từng công trình.
