Tủ Điện 3 Pha Là Gì? Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động
Trong các công trình sử dụng nhiều thiết bị điện, đặc biệt là nhà xưởng, khu sản xuất, tòa nhà hoặc hệ thống kỹ thuật có công suất lớn, việc phân phối điện cần được tổ chức khoa học để đảm bảo an toàn và ổn định. Tủ điện 3 pha chính là một trong những thiết bị giữ vai trò trung tâm trong hệ thống này.
Không chỉ có chức năng tập trung nguồn điện, tủ điện 3 pha còn giúp phân chia điện năng đến từng mạch, kiểm soát quá trình đóng cắt và hỗ trợ bảo vệ thiết bị khi xảy ra sự cố. Nhờ đó, hệ thống điện trở nên dễ quản lý, thuận tiện kiểm tra và phù hợp với nhiều nhu cầu sử dụng khác nhau.
Vậy tủ điện 3 pha là gì, bên trong gồm những thiết bị nào và hoạt động theo nguyên lý ra sao? Những thông tin dưới đây sẽ giúp bạn hiểu rõ hơn trước khi lựa chọn hoặc thiết kế hệ thống.
Tủ điện 3 pha là gì?
Tủ điện 3 pha là thiết bị dùng để tập trung, phân phối, đóng cắt, điều khiển và bảo vệ nguồn điện xoay chiều 3 pha. Bên trong tủ được bố trí nhiều thiết bị điện như aptomat, thanh cái, cầu đấu, thiết bị đo lường, contactor, rơ-le và các thiết bị điều khiển tùy theo mục đích sử dụng.
Nguồn điện 3 pha thường được sử dụng trong các hệ thống cần truyền tải công suất lớn hoặc vận hành nhiều thiết bị điện cùng lúc. So với việc đấu nối riêng lẻ từng thiết bị, tủ điện phân phối 3 pha giúp nguồn điện được tổ chức thành các nhánh rõ ràng và dễ kiểm soát hơn.
Có thể hiểu đơn giản, nếu nguồn điện là dòng năng lượng cung cấp cho toàn bộ công trình thì tủ điện 3 pha chính là khu vực trung tâm giúp điều phối dòng điện đến những nơi cần sử dụng.

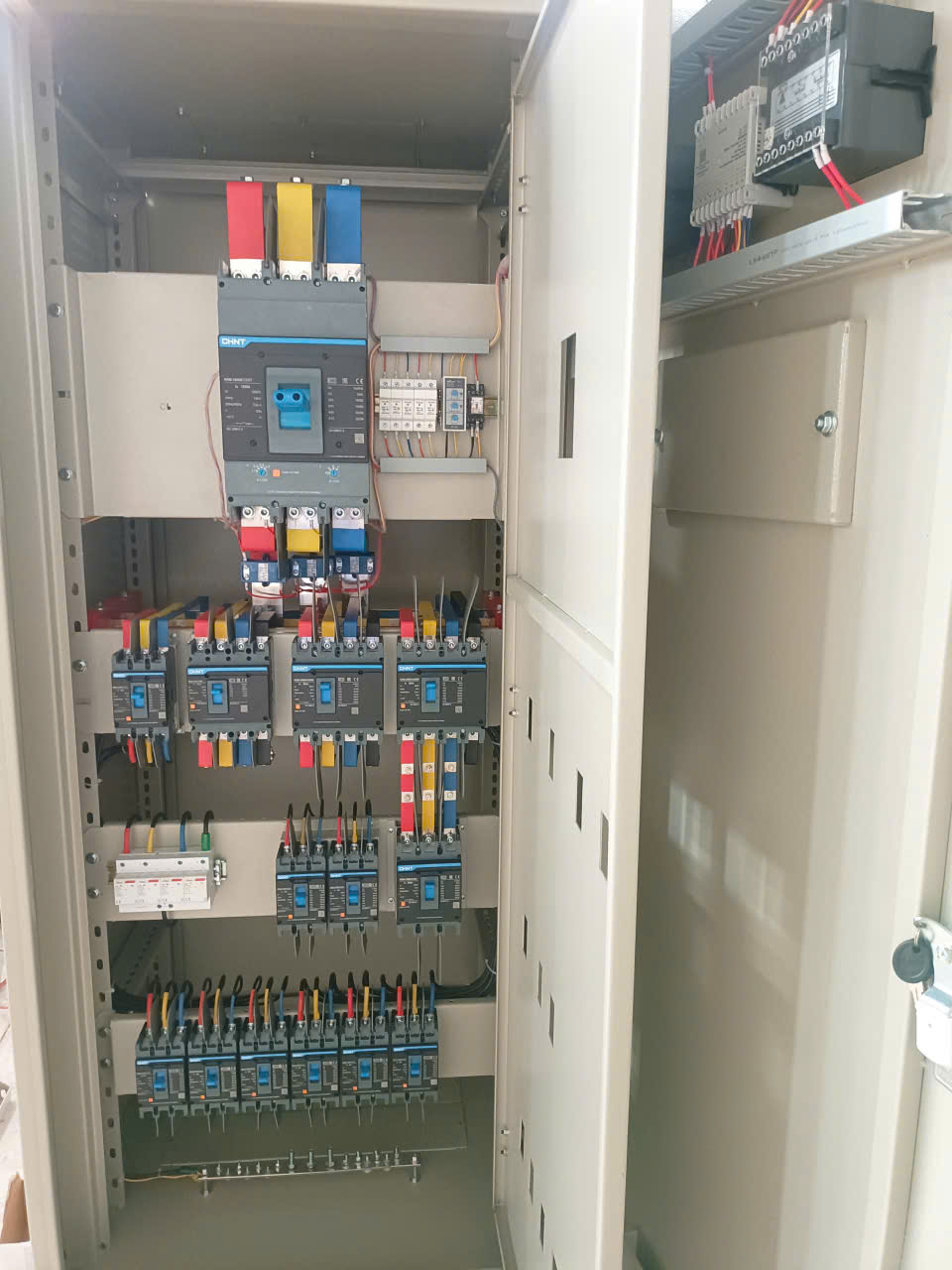

Vì sao Tủ điện 3 pha trở thành bộ phận quan trọng?
Một hệ thống điện có thể bao gồm rất nhiều phụ tải với công suất và đặc điểm hoạt động khác nhau. Nếu tất cả được kết nối thiếu tổ chức, việc kiểm tra, bảo trì hoặc xử lý sự cố sẽ trở nên phức tạp.
Tập trung nguồn điện về một khu vực
Tủ điện 3 pha công nghiệp giúp đưa nguồn điện về một vị trí tập trung. Từ đây, điện được phân phối đến các nhánh khác nhau theo sơ đồ đã thiết kế.
Cách bố trí này giúp kỹ thuật viên dễ dàng xác định đường điện, thiết bị bảo vệ và khu vực phụ tải tương ứng.
Phân chia thành nhiều mạch riêng biệt
Một tủ điện phân phối 3 pha có thể được chia thành nhiều nhánh để cấp điện cho các khu vực hoặc thiết bị khác nhau.
Khi một nhánh xảy ra sự cố, thiết bị bảo vệ của nhánh đó có thể ngắt nguồn theo thiết kế, hạn chế ảnh hưởng đến các mạch còn lại.
Hỗ trợ kiểm soát tình trạng hệ thống
Ngoài đóng cắt và phân phối điện, tủ điện 3 pha còn có thể được trang bị đồng hồ đo điện áp, dòng điện, công suất hoặc các thiết bị giám sát khác.
Những thông số này giúp người vận hành theo dõi tình trạng hoạt động và phát hiện dấu hiệu bất thường sớm hơn.

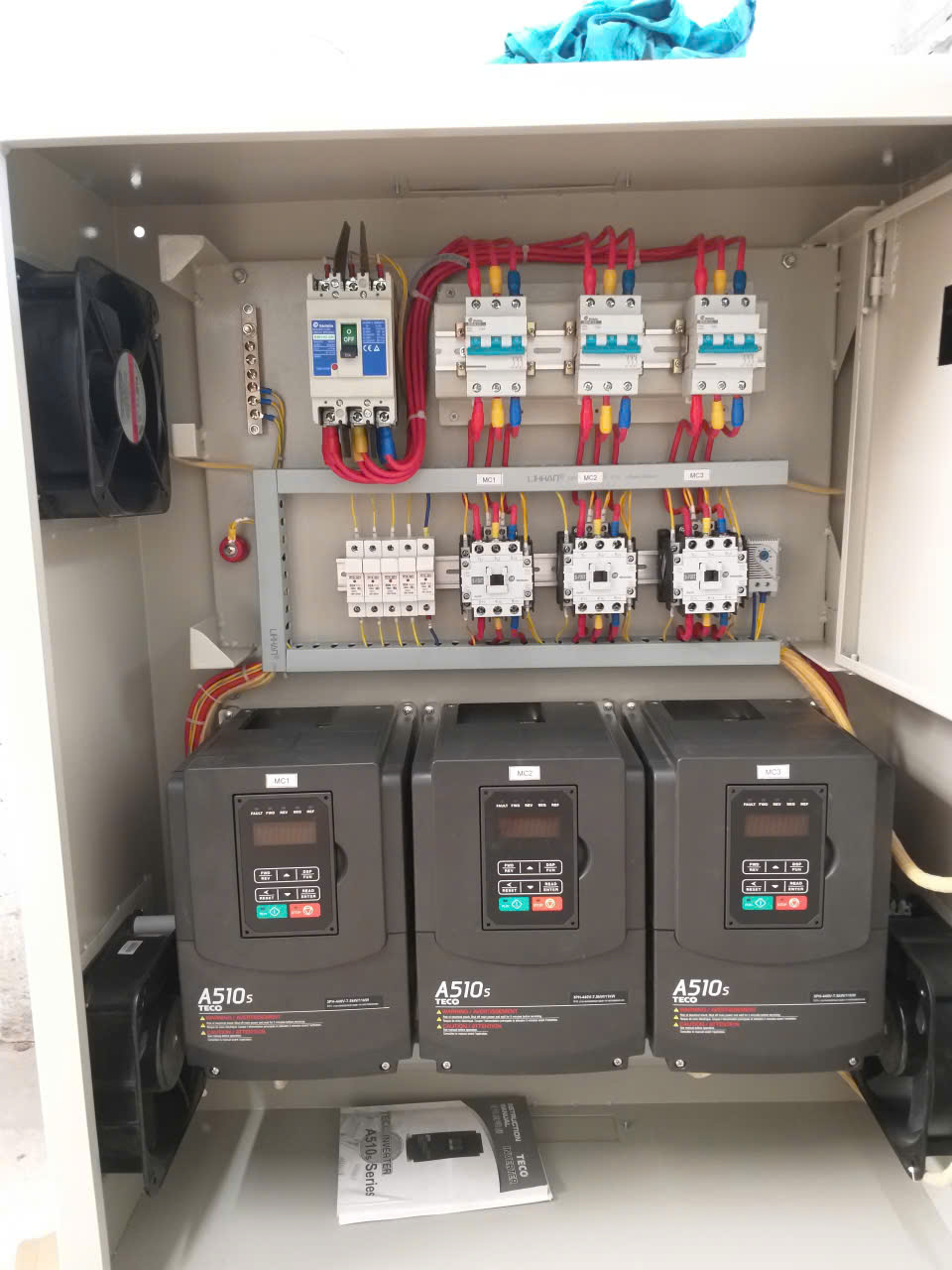

Bên trong Tủ điện 3 pha có những bộ phận nào?
Cấu hình của mỗi tủ điện 3 pha sẽ khác nhau tùy vào công suất và chức năng. Tuy nhiên, một số thành phần thường gặp có thể kể đến như:
Vỏ tủ điện
Vỏ tủ là phần bao ngoài có nhiệm vụ bảo vệ các thiết bị bên trong khỏi bụi bẩn, hơi ẩm, tác động cơ học và môi trường bên ngoài.
Vật liệu làm vỏ có thể được lựa chọn tùy vào vị trí lắp đặt. Với môi trường thông thường, vỏ thép sơn tĩnh điện được sử dụng phổ biến. Trong môi trường có độ ẩm hoặc yêu cầu đặc biệt, có thể cân nhắc vật liệu phù hợp hơn.
Aptomat bảo vệ
Aptomat là một trong những thiết bị quan trọng của tủ điện 3 pha. Thiết bị này đảm nhiệm chức năng đóng cắt và bảo vệ mạch điện trước một số tình trạng bất thường như quá tải hoặc ngắn mạch.
Tùy quy mô hệ thống, tủ có thể sử dụng các loại thiết bị đóng cắt với dòng định mức và khả năng bảo vệ khác nhau.
Thanh cái
Thanh cái được sử dụng để dẫn và phân phối điện bên trong tủ điện 3 pha công nghiệp.
Kích thước thanh cái cần được lựa chọn dựa trên dòng điện thiết kế. Việc bố trí thanh cái hợp lý cũng góp phần tạo không gian bên trong gọn gàng và thuận tiện cho quá trình kiểm tra.
Thiết bị đo lường
Tùy nhu cầu, tủ điện 3 pha có thể được trang bị đồng hồ đo điện áp, ampe kế, công tơ điện, thiết bị đo công suất hoặc hệ thống giám sát.
Nhờ các thiết bị này, người vận hành có thể theo dõi những thông số cơ bản của hệ thống trong quá trình sử dụng.
Contactor và rơ-le
Trong những hệ thống có yêu cầu điều khiển động cơ hoặc thiết bị công nghiệp, tủ điều khiển 3 pha thường được tích hợp contactor, rơ-le nhiệt hoặc các thiết bị điều khiển tương ứng.
Các thiết bị này giúp quá trình vận hành được kiểm soát theo yêu cầu của hệ thống.
Nguyên lý hoạt động của Tủ điện 3 pha
Nguyên lý hoạt động của tủ điện 3 pha có thể hiểu theo quá trình nguồn điện đi từ đầu vào đến các phụ tải.
Nguồn điện 3 pha được đưa vào tủ thông qua thiết bị đóng cắt tổng. Sau đó, dòng điện được phân phối đến hệ thống thanh cái và các nhánh điện.
Từ từng nhánh, nguồn điện tiếp tục đi qua thiết bị bảo vệ trước khi cấp đến phụ tải. Khi xuất hiện tình trạng bất thường, thiết bị bảo vệ có thể tác động để ngắt mạch theo thiết kế.
Với những hệ thống phức tạp hơn, tủ điện điều khiển 3 pha có thể kết hợp thêm biến tần, PLC, HMI, khởi động mềm hoặc các thiết bị tự động hóa. Khi đó, tủ vừa thực hiện chức năng phân phối vừa tham gia vào quá trình điều khiển thiết bị.

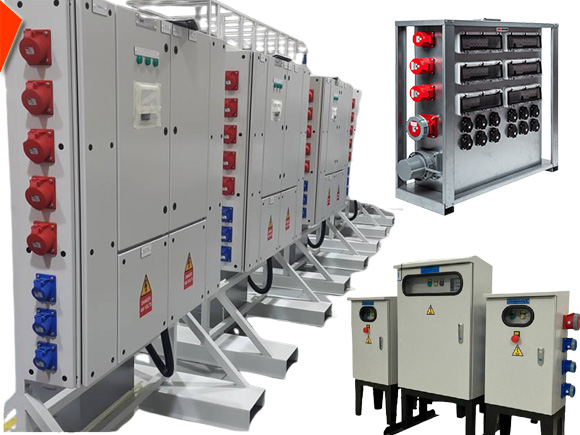

Những hệ thống nào thường sử dụng Tủ điện 3 pha?
Không phải mọi công trình đều cần một cấu hình tủ điện 3 pha giống nhau. Thiết bị thường được thiết kế dựa trên đặc điểm của từng hệ thống.
Hệ thống điện nhà xưởng
Nhà xưởng thường có nhiều máy móc và thiết bị công suất lớn nên nhu cầu phân phối điện rất cao. Tủ điện 3 pha nhà xưởng giúp chia nguồn thành từng khu vực, từng dây chuyền hoặc từng nhóm thiết bị.
Hệ thống máy móc công nghiệp
Các loại máy bơm, máy nén, quạt công nghiệp, hệ thống HVAC và nhiều thiết bị sản xuất có thể sử dụng nguồn điện 3 pha.
Trong trường hợp này, tủ điện công nghiệp 3 pha có thể được thiết kế kết hợp giữa thiết bị bảo vệ và điều khiển.
Công trình thương mại và tòa nhà
Tòa nhà, văn phòng, trung tâm thương mại hoặc các công trình có nhiều hệ thống kỹ thuật cũng cần phương án phân phối điện rõ ràng.
Tủ điện 3 pha có thể được sử dụng để cấp nguồn cho hệ thống điều hòa, chiếu sáng, máy bơm và nhiều thiết bị kỹ thuật khác tùy thiết kế.

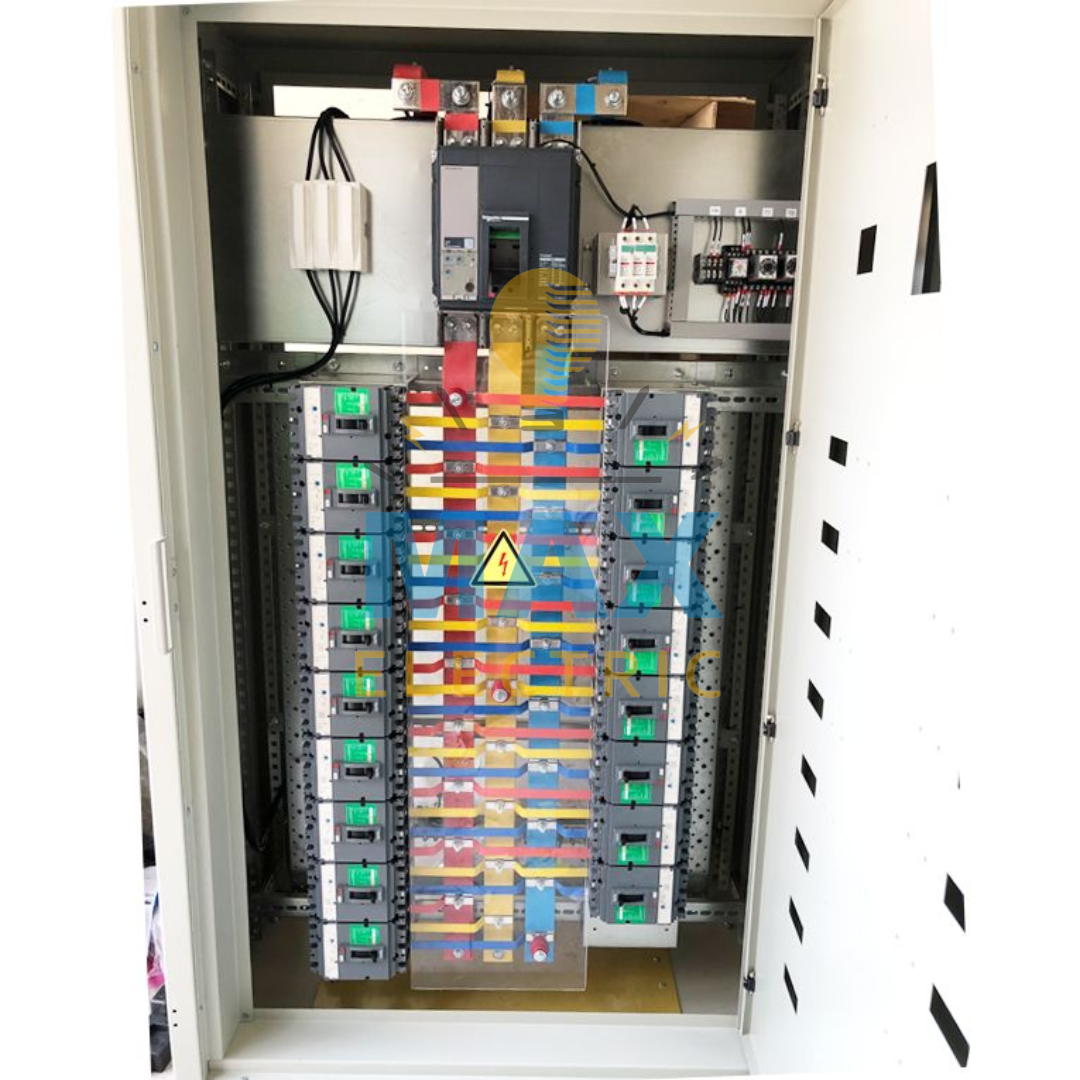

Điều gì tạo nên một Tủ điện 3 pha phù hợp?
Tính toán đúng công suất phụ tải
Đây là yếu tố quan trọng khi thiết kế tủ điện 3 pha. Tổng công suất, dòng điện làm việc, dòng khởi động và đặc tính của từng phụ tải cần được xem xét trước khi lựa chọn thiết bị.
Nếu tính toán không phù hợp, hệ thống có thể hoạt động không ổn định hoặc thiết bị bảo vệ không đáp ứng đúng yêu cầu.
Lựa chọn thiết bị đồng bộ
Một tủ điện 3 pha chất lượng không chỉ phụ thuộc vào từng linh kiện riêng lẻ mà còn nằm ở sự tương thích giữa các thiết bị.
CB, thanh cái, dây dẫn, contactor, rơ-le và thiết bị đo lường cần được lựa chọn dựa trên thông số kỹ thuật của toàn hệ thống.
Bố trí bên trong khoa học
Không gian bên trong tủ cần được bố trí hợp lý để đường dây dễ nhận biết, thiết bị dễ tiếp cận và quá trình bảo trì thuận tiện.
Một thiết kế tủ điện 3 pha tốt cũng cần tính đến khả năng mở rộng khi công trình phát sinh thêm phụ tải trong tương lai.
Tủ Điện Đại Cường Phát – Giải pháp Tủ điện 3 pha theo nhu cầu
Để một hệ thống điện vận hành ổn định, tủ điện 3 pha cần được thiết kế dựa trên nhu cầu thực tế thay vì sử dụng một cấu hình cố định cho mọi công trình.
Tủ Điện Đại Cường Phát cung cấp giải pháp tủ điện phục vụ nhu cầu phân phối, điều khiển và bảo vệ hệ thống điện. Tủ có thể được định hướng theo đặc điểm công trình, số lượng phụ tải và yêu cầu vận hành thực tế.
